直线振动筛

直线振动筛介绍

直线振动筛是一种运动轨迹为直线的中、细筛分设备，采用双电机驱动，筛分产量大，1至6层筛网，能同时进行2至7个不同等级的分选，主要用于无粘性干式粉末及颗粒物料的除杂和筛选，其材质分为多种，如：不锈钢材质，碳钢材质，全不锈钢材质等，可满足不同行业的筛分要求

直线振动筛适用行业

食品行业：玉米、花生、芝麻、大豆、淀粉、食盐等。

化工行业：化肥、尿素、石油焦、树脂、涂料等。

医药行业：工业药品、中药粉、颗粒药丸、微丸等。

冶金行业：铝粉、铅粉、铜粉、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质炭酸钙、石英砂、等。

直线振动筛主要特点

1、可筛分400目以下颗粒状物料，筛选效率可以达到96%以上；

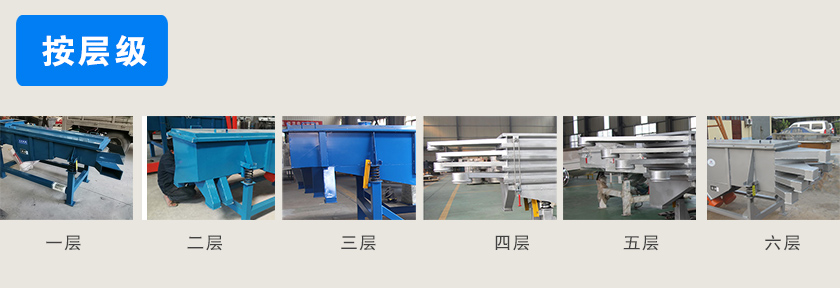

2、1-5层筛网设计，可同时筛分出2-6种不同粒度的物料，满足不同客户的需要;

3、全封闭结构，无粉尘溢散;

4、筛网更换简单迅速，只需3到5分钟，筛网材质有多种选择（尼龙、特种龙、PP网);

5、可以按照用户要求进行免费设计。

直线振动筛工作原理

直线振动筛采为双振动电机驱动，当两台电机作同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，在激振力和物料自重力的共同作用下，使物料在筛面上被抛起向前作直线运动，从而达到筛分的目的。

直线振动筛技术参数

型号	筛面尺寸 (mm)	筛面层数	网孔尺寸 目	处理量 (t/h)	振次	双振幅 (mm)	电机功率 (kw)	振动方向角	外形尺寸 (长×宽×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

直线振动筛型号说明

D----------------------------------电机(振动源)

Z----------------------------------直线(运转轨迹)

SF---------------------------------筛分机

525-------------------------------筛面尺寸（500mm宽x2000mm长)

1-----------------------------------1层(1层筛网2个出料口)

S-----------------------------------(304不锈钢)钢板材质
